新一代可调式母线座
设计:
新型可调式母线座,可适用于多种尺寸的母排,不用嵌入件。通过采用导型截面的型材及母线的不打孔连线技术,可提高母线的抗弯曲强度和抗短路能力,同时利于母线的散热,降低温度,增加载流量。
利用林克韦尔母线系统已成功开发了多种开关设备,广泛地应用于低压供配电,工业及建筑电气等。
材料:
玻璃纤维增强, 热塑性聚酯(PBT)
持续工作温度最高 140℃
防火性能根据UL94-V0
技术说明:
四种不同的母线座(SV1, SV2, SV3, SV4)可用来组装60mm母线中心距的母线系统。
用座SV2,它也作为单独的N/PE SV1可扩展成一五导线系统。
用插入元件时,则嵌入用于母线截面E-Cu30×10mm的座(SV1,SV2,SV4和SV3)。

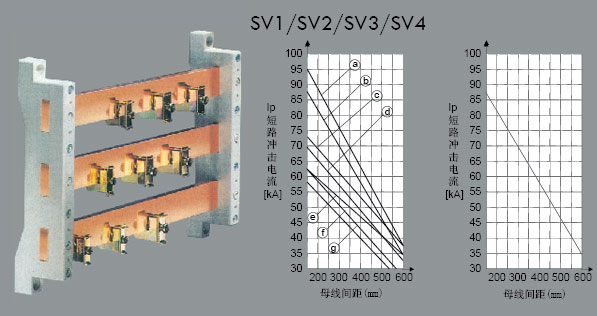

抗短路强度图
型试测试系免除对汇流排精确计算的需要。
测试基础:VDE 0660/IEC 439
进行的测试:按IEC 439的动态短路强度
额定工作电压直至1000伏, 50/60赫, 根据VDE 0660
额定电流 | 极数 | 母线中心距 | 可适用母排尺寸 | 紧固扭矩 | 每包 | 型号SV | |
固定镙钉 | 盖板固定 | ||||||
800 | 1 | — | 30X10mm | 5-8Nm | 1-3Nm | 2个 | SV1 |
800 | 2 | 60mm | 30X10mm,30X5mm,25x10mm,25x5mm,20x10mm, 20x5mm,15x10mm,15x5mm,12x10mm,12x5mm | 3-5Nm | 1-3Nm | 2个 | SV2 |
800 | 3 | 60mm | 30X10mm,30X5mm,25x10mm,25x5mm,20x10mm, 20x5mm,15x10mm,15x5mm | 3-5Nm | 1-3Nm | 2个 | SV3 |
800 | 4 | 60mm | 30X10mm,30X5mm,25x10mm,25x5mm,20x10mm, 20x5mm,15x10mm,15x5mm | 3-5Nm | 1-3Nm | 2个 | SV4 |
